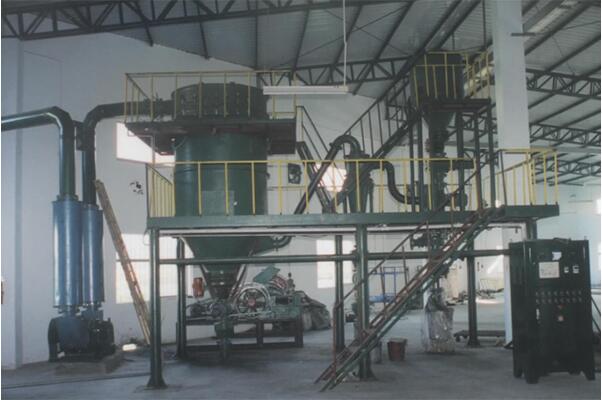

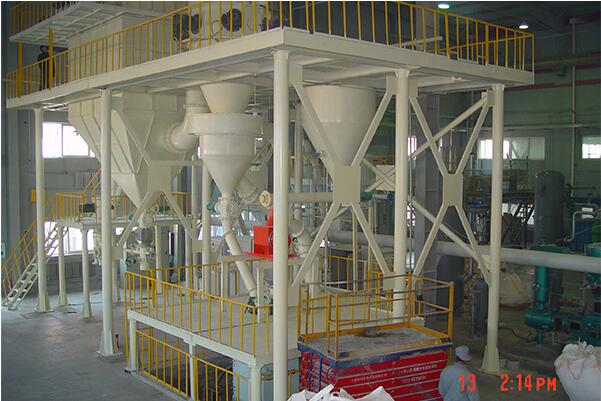

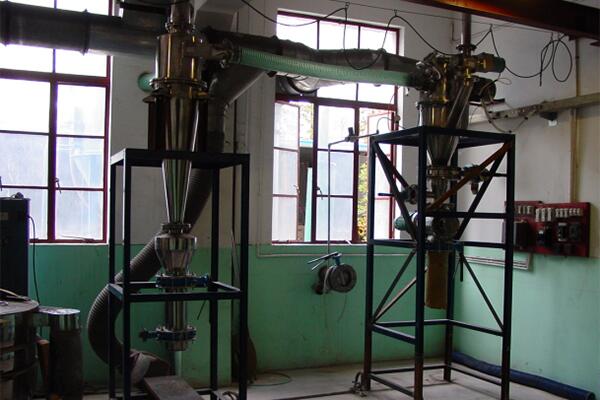

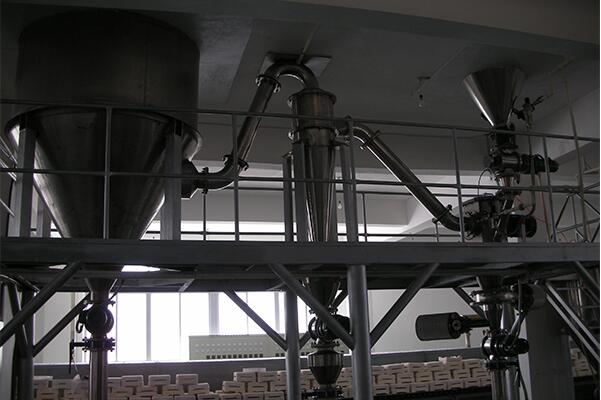

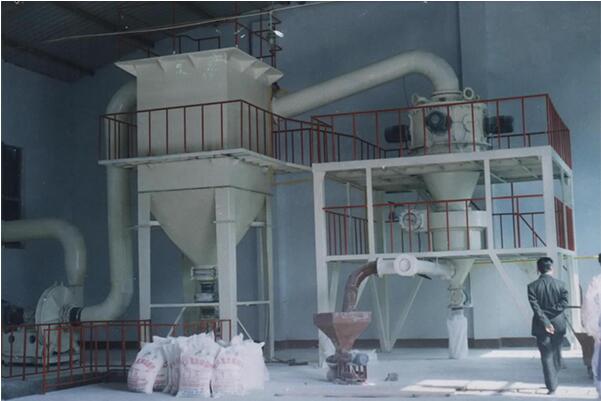

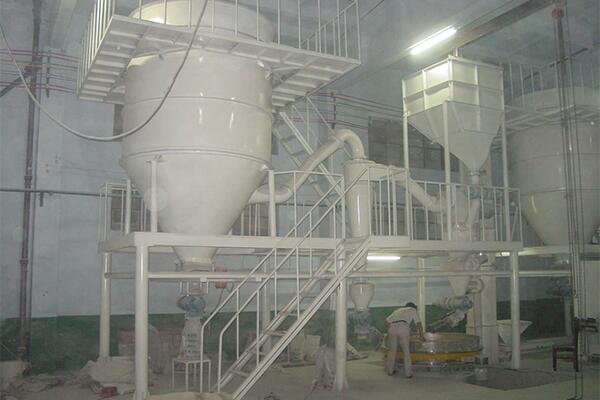

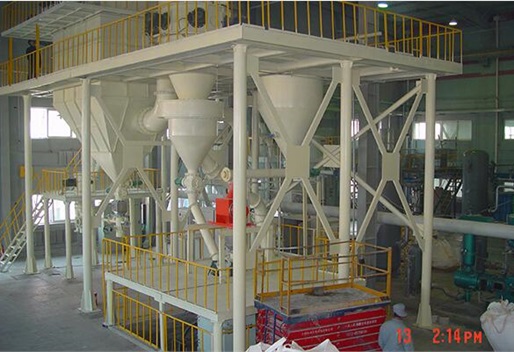

航盛（原沈飛）FJJ系列臥式渦輪分級機

氣流分級機原理介紹

物料經喂料系統投入主機后，在強大分級渦旋力作用下粗細粉分離。達到粒度要求的細粉方可通過臥式分級輪進入細粉捕集系統。粗粉及少量團聚細粉降至二次進風處，此處的粗粉分散器產生螺旋離心上升氣流對物料進行強烈沖洗，粗細粉分離。細粉隨上升氣流進入分級區; 粗粉降至一次進風處再次接受一次進風氣流的強烈沖洗，純凈的粗粉經主機下的電動排料閥排出。

氣流分級機分級優勢

? 清除夾帶的細粉或粗粉，精確分級界限和切割頂點

? 系統負壓運行，無粉塵外泄，無積料死角，清洗徹底

? 變頻調速保證均勻喂料，羅茨風機確保流場穩定

? 系統始終保持穩定運行，無需每次開機重調操作參數

? 分級效率高：95% 以上，牛頓分級效率η：60~95%

? 配合粉碎機工作，最佳物料循環和精度

? 處理量系列化：10~20000 kg/h, 生產d97≤10μm產品時，處理量可達到3300 kg/h（以重鈣為例）。

? 臥式高速小直徑分級渦輪嚴格控制大顆粒

? 運用人機工程學原理，操作維護和調試方便快捷

**FJJ系列氣流分級機選型參數對照表**
Model	FJJ-1.5	FJJ-2	FJJ-3	FJJ-3.5	FJJ-4	FJJ-3153	FJJ-3154	FJJ-13156
產品粒徑D97	5--100		5-150		6-150
處理量kg/h	8-55	20-120	50-1800		100-2000/每增加一個分級轉子產量增一倍
最高轉速r/min	12000	8000	6000		4000
分級輪功率kw	3	4	7.5	7.5	15	15*3	15*4	15*6
風機功率kw	7.5	15	18.5	22	37	110	132	220
過濾面積㎡	10	16	30	42	52	180	220	360
分級機功率kw	9	20.5	28.5	30.5	63	162	200	320
耗氣量≥m3/min	1	1.5	1.5	1.5	1.5	3	4	6
操作空間m	324	635	737	737	737	849	849	12513
